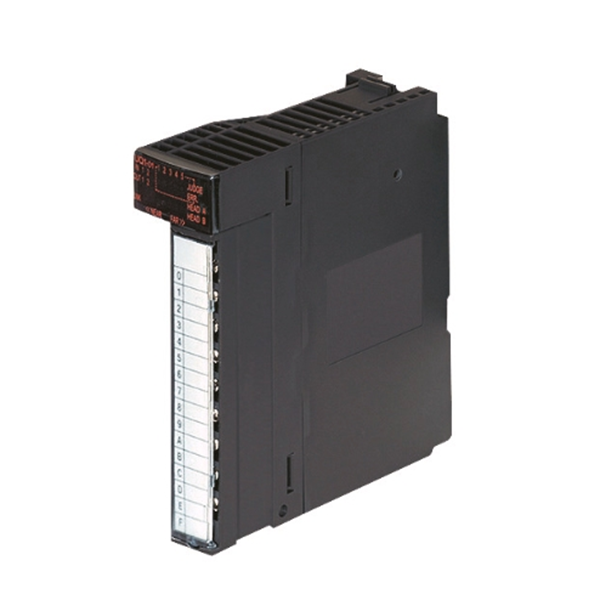

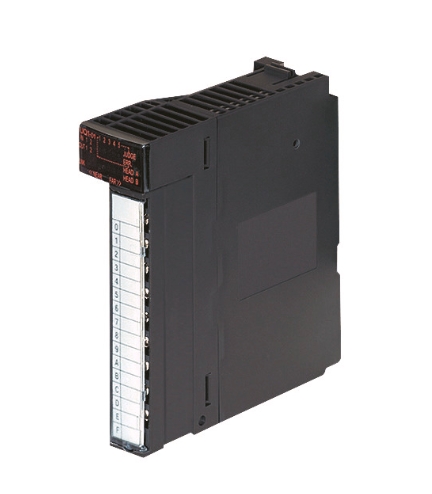

主要用途：主要用于將 CD5/CD33 系列位移傳感器與三菱 MELSEC-Q 系列 PLC 進行連接，實現數據的測量、處理及與 PLC 的通信等，可運用于需要借助 PLC 完成自動化位移測量與邏輯控制的工業制造場景。

高性能數據處理：最快處理速度達 100μs，其能自動從傳感器獲取測量數據，并獨立開展演算、判定、輸出等處理，無需 PLC 的 CPU 參與，不會給 CPU 增添負荷。

獨特通信功能：支持獨創的 FIrST 紅外線通信技術，多個并聯的 UQ1 單元之間可通過紅外線進行數據傳輸，便于對連接于不同 UQ1 單元的感應頭測量值做組合計算，組合計算的最快處理速度同樣可達 100μs。

連接配置：?jiǎn)蝹€(gè) UQ1-01 最多可連接 2 個感應頭。電纜延長線最長可選用 50m，波特率為 921.6kbps。

節省空間：UQ1-01 可直接插入三菱 MELSEC-Q 系列 PLC 基板卡槽，無需連接 Ethernet 模塊（QJ71E1-100）、串行通信模塊（QJ71C24N/-R2/-R4）等，與傳統系統結構相比，安裝空間可縮減至 1/3。

操作顯示：配備 LED 顯示屏，可查看測量結果（Q1-Q5 輸出狀態）、故障顯示（如感應頭連接不良等）、I/O 通信狀態等。另有條形 LED 指示燈，可顯示檢測距離或選用的感應頭狀態。

軟件支持：支持 UQ1-Navigator 操作軟件，支持中文、日文、英文、韓文，便于用戶更改設定參數及查看測量狀態等。若配置三菱 GOT 系列觸摸屏，還可使用免費的 Demo 軟件進行參數設定與數據讀取。

電氣參數：額定輸出電流為 80mA（DC12-24V），OFF 泄漏電流最大 0.2mA，DC 5V 下消耗電流最大 0.5A。
