半導體應變片的原理和應用

利用半導體單晶硅的壓阻效應制成的一種敏感元件，又稱半導體應變片。

壓阻效應是半導體晶體材料在某一方向受力產生變形時材料的電阻率發生變化的現象(見壓阻式傳感器)。半導體應變片需要粘貼在試件上測量試件應變或粘貼在彈件敏感元件上間接地感受被測外力。利用不同構形的彈性敏感元件可測量各種物體的應力、應變、壓力、扭矩、加速度等機械量，半導體應變片與電阻應變片(見電阻應變片)相比，具有靈敏系數高(約高50~100倍)、機械滯后小、體積小、耗電少等優點。P型和N型硅的靈敏系數符號相反，適于接成電橋的相鄰兩臂測量同一應力。

早期的半導體應變片采用機械加工、化學腐蝕等方法制成,稱為體型半導體應變片。它的缺點是電陰和靈敏系數的溫度系數大、非線性大和分散性大等。這曾限制了它的應用和發展，自70年代以來，隨著半導體集成電路工藝的迅速發展，相繼出現擴散型、外延型和薄膜型半導體應變片，上述缺點得到一定克服。半導體應變片主要應用于飛機、車輛、船舶、機床、橋梁等各種設備的機械量測量,

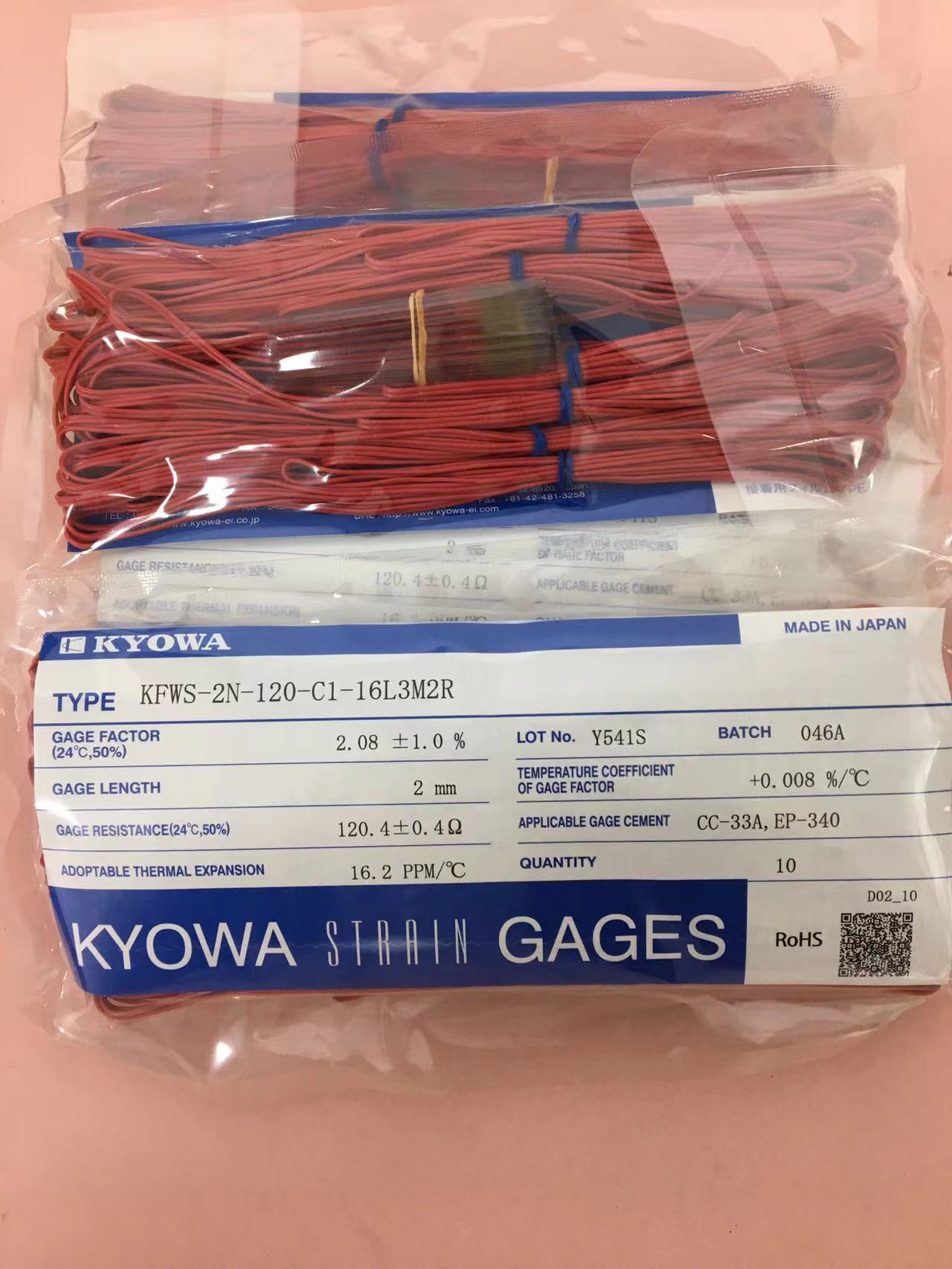

我司推薦:KYOWA共和半導體應變片

KSPH-9-10K-E4

KSPH-4-2K-E4
